Монтаж холодильной сплит-системы: от норм ГОСТ до низкотемпературных решений

Монтаж холодильной сплит-системы — это не рядовая установка климатического оборудования, а многоступенчатый инженерный процесс, требующий глубоких знаний в термодинамике, электротехнике и строительных нормах. В отличие от бытовых кондиционеров, холодильные системы работают в экстремальных режимах, поддерживая отрицательные температуры в камерах и складах. Ошибка на любом этапе — от выбора места до вакуумирования — оборачивается падением производительности, износом компрессора и дорогостоящим ремонтом. Рассмотрим весь цикл работ: от подготовки и разметки до пусконаладки, уделяя особое внимание требованиям ГОСТ и сложным условиям эксплуатации.

1. Подготовительный этап: разметка и выбор позиций блоков

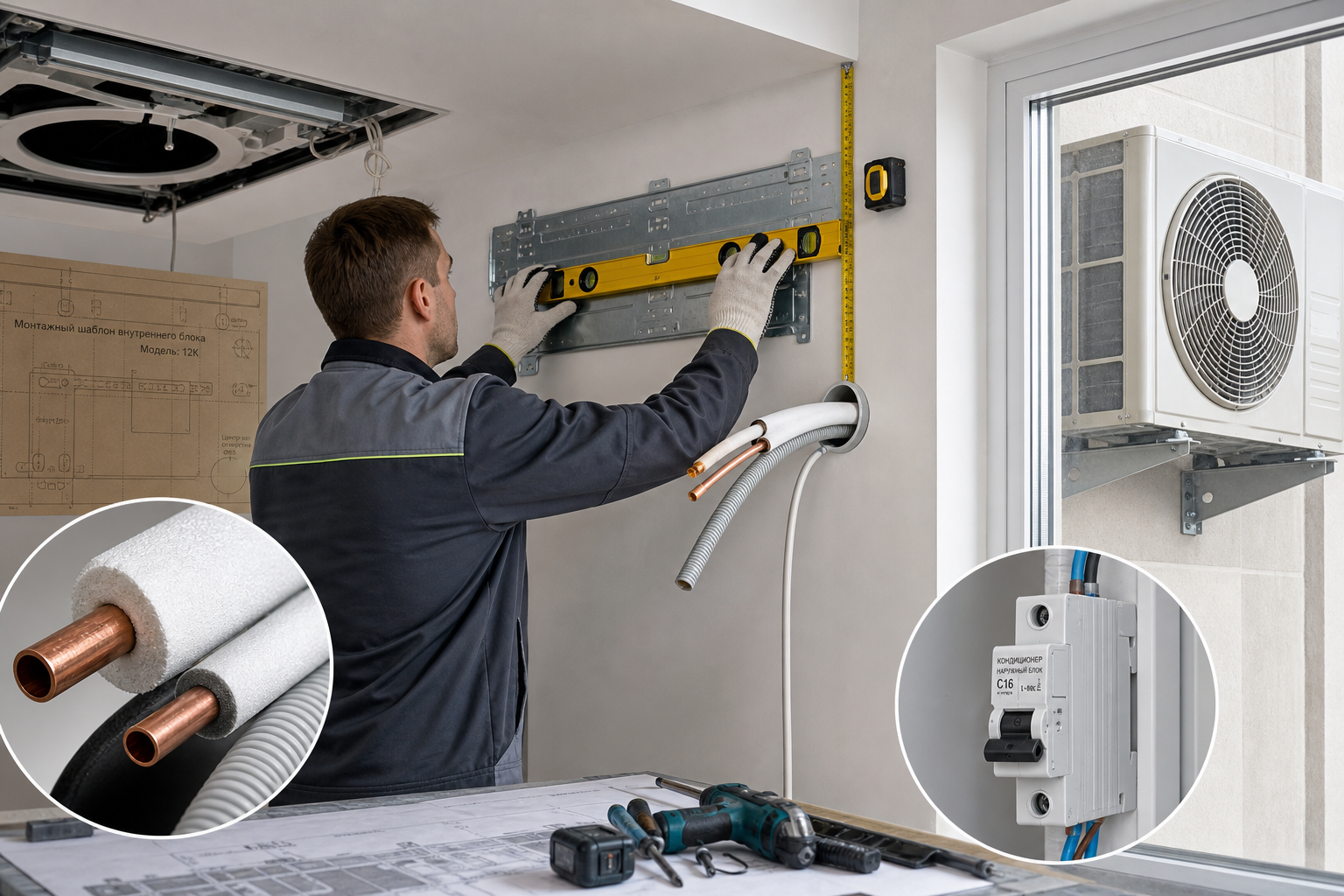

Успех монтажа закладывается на стадии планирования. Для внутреннего испарительного блока (настенного или кассетного типа) критически важны строгая горизонтальность и соблюдение минимальных зазоров. Для настенных моделей используется монтажная пластина, закрепляемая по уровню, с выверкой расстояний до потолка, пола и смежных стен. Кассетные блоки, монтируемые за подвесными потолками, требуют разметки по четырём точкам с помощью специального шаблона из комплекта поставки; межосевые расстояния между шпильками сверяются с технической документацией производителя.

Наружный компрессорно-конденсаторный блок размещается на прочных кронштейнах, способных выдержать его вес и ветровые нагрузки. Для бетонных оснований применяются анкерные болты, для деревянных — усиленные шурупы. Критически важно выдержать зазоры для эффективного воздухообмена: например, для систем Fujitsu General требуется минимум 100 мм от задней стены, от 100 до 250 мм сбоку и 600 мм спереди. При установке нескольких блоков рядом расстояние между ними должно быть не менее 250 мм. Перед сверлением любых отверстий необходимо удостовериться в отсутствии скрытых коммуникаций — водопровода, газопровода или электропроводки.

2. Технология сверления и прокладки межблочной трассы

Отверстие в стене для прохода трассы (медные трубы, электрокабель, дренаж) выполняется под наклоном в сторону улицы — это предотвращает затекание дождевой воды в помещение. Рекомендуемый диаметр — 65–80 мм; в толстых (свыше 1,5 м) или армированных бетонных стенах применяется алмазное бурение. Для защиты трассы от механических повреждений в отверстие часто устанавливают отрезок ПВХ-трубки.

Сама трасса включает две медные трубы разного диаметра (жидкостную и газовую), межсоединительный кабель и дренажный шланг с непрерывным уклоном для отвода конденсата. Ключевые требования:

• Теплоизоляция — газовая труба изолируется особенно тщательно, чтобы исключить образование конденсата и потери холода;
• Целостность — не допускаются перегибы, заломы и вмятины, ведущие к падению давления;
• Длина и перепад — для многих систем предельная длина трассы составляет до 20 метров, а перепад высот между блоками — до 15 метров; превышение этих значений требует расчёта дополнительной заправки масла и хладагента.

Электрическое питание чаще подаётся на внутренний блок, но возможны и иные схемы. Сечение кабеля выбирается по мощности: для систем 2–5,5 кВт — 3×1,5 мм², для более мощных — 3×2,5 мм². Наружный блок обязательно оснащается отдельным автоматом защиты.

3. Нормативная база по ГОСТ 34058-2021

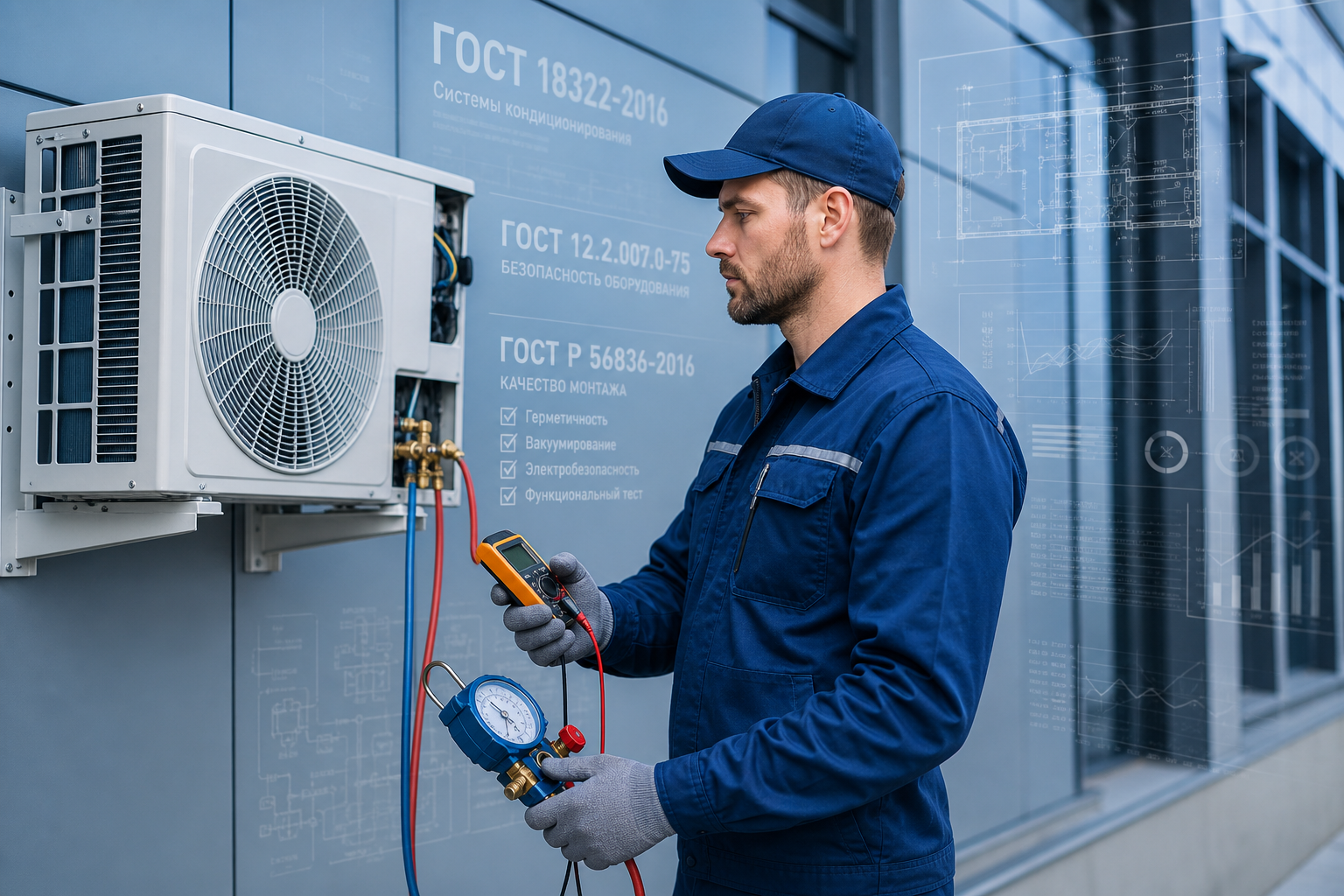

В России процесс монтажа регламентируется ГОСТ 34058-2021, который устанавливает правила для испарительных и компрессорно-конденсаторных блоков бытовых систем кондиционирования. Стандарт детализирует последовательность для разных типов блоков:

• Для кассетных блоков предписаны этапы: разметка по шаблону, сверление под анкеры, установка шпилек и кронштейнов, горизонтирование в каждой из четырёх точек крепления. Декоративная панель крепится только после электрических подключений и проверки герметичности контура.
• Для настенных блоков обязательно использование монтажной пластины из комплекта, а установка должна обеспечивать свободный доступ к блоку управления, сервисным портам и дренажу для регулярного техобслуживания.

Согласно государственным сметным нормативам (ГЭСН), профессиональный монтаж включает: разметку и крепление блока, сверление отверстия, разбухтовку и подсоединение трассы к внутреннему и внешнему блоку, теплоизоляцию и обмотку трассы скотчем, обязательное вакуумирование и герметизацию межстеновых отверстий монтажной пеной. Средний разряд таких работ — 5-й, что подчёркивает высокую квалификацию исполнителя.

4. Особенности монтажа с хладагентом R32

Современные холодильные системы всё чаще используют слабогорючий хладагент R32 (класс A2L). Это налагает дополнительные меры безопасности:

• выполнять монтаж, опрессовку, вакуумирование и заправку должен обученный персонал с сертифицированным для R32/R410A инструментом;
• зона работ должна проветриваться, а источники открытого огня или искрения — исключены;
• обязательна проверка на утечки с использованием детектора, совместимого с R32;
• если общая масса заправки превышает 1,22 кг, необходимо проверить, соответствует ли площадь помещения минимальным требованиям производителя.

Пайка медных трубопроводов должна выполняться в среде инертного газа (азота), чтобы предотвратить образование окалины внутри системы, которая потом попадёт в компрессор.

5. Монтаж в низкотемпературных холодильных камерах

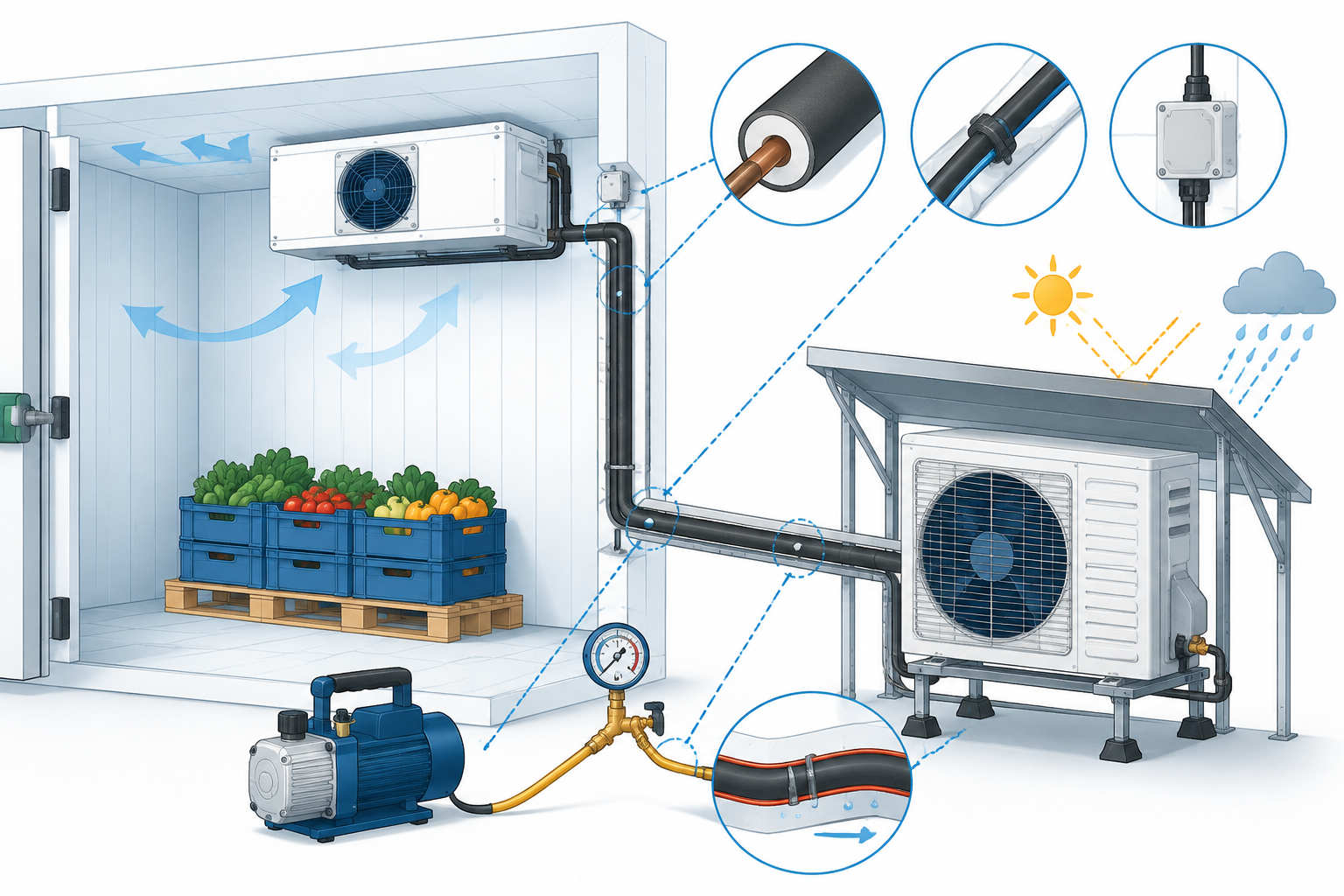

Установка сплит-системы для холодильной камеры или склада кардинально отличается от монтажа в обычном помещении. Здесь оборудование работает при отрицательных температурах и повышенной влажности, что требует специальных инженерных решений:

• Выбор модели — необходимы низкотемпературные модификации с усиленной конструкцией и морозостойкими компонентами.
• Усиленная теплоизоляция — трубы с более толстыми стенками и повышенный слой изоляции для минимизации потерь холода и предотвращения обмерзания.
• Гидроизоляция и дренаж — все электрические соединения герметизируются, кабели рассчитаны на влажную среду. Дренажная система должна иметь непрерывный уклон, а в зимний период — оснащаться подогревом во избежание ледяных пробок.
• Размещение — внутренний блок устанавливается так, чтобы холодный воздух не направлялся непосредственно на продукты, а наружный блок защищается от осадков и прямых лучей.

Вакуумирование для холодильных систем проводится с особой тщательностью и часто более длительное время, чтобы гарантированно удалить всю влагу. После заправки хладагентом выполняется тонкая настройка терморегулирующего вентиля (ТРВ) и проверка режимов при целевых температурах. Неправильная настройка чревата «жидким ударом» или перегревом компрессора.

6. Пусконаладка и финальные проверки

Критический завершающий этап — перед запуском системы с помощью вакуумного насоса из трубопроводов удаляются воздух и влага. Без этой операции компрессор быстро выйдет из строя. Только после достижения необходимого вакуума и проверки герметичности открываются вентили для заполнения хладагентом, выполняется тестовый запуск на всех режимах и, при необходимости, дозаправка.

Вывод

Монтаж холодильной сплит-системы — это комплексная задача, объединяющая механическую точность, электротехническую грамотность, знание нормативов (ГОСТ 34058-2021) и специфику работы с новыми хладагентами. Экономия на профессиональной установке или пренебрежение требованиями производителя ведут к потере гарантии, снижению эффективности и преждевременному выходу оборудования из строя. Надежный результат дают только квалифицированные специалисты с опытом в холодильной технике, использующие оригинальные комплектующие и строго соблюдающие технологическую дисциплину — от уклона дренажа до времени вакуумирования.
