Холодильная централь или отдельные агрегаты: что выбрать для нескольких камер

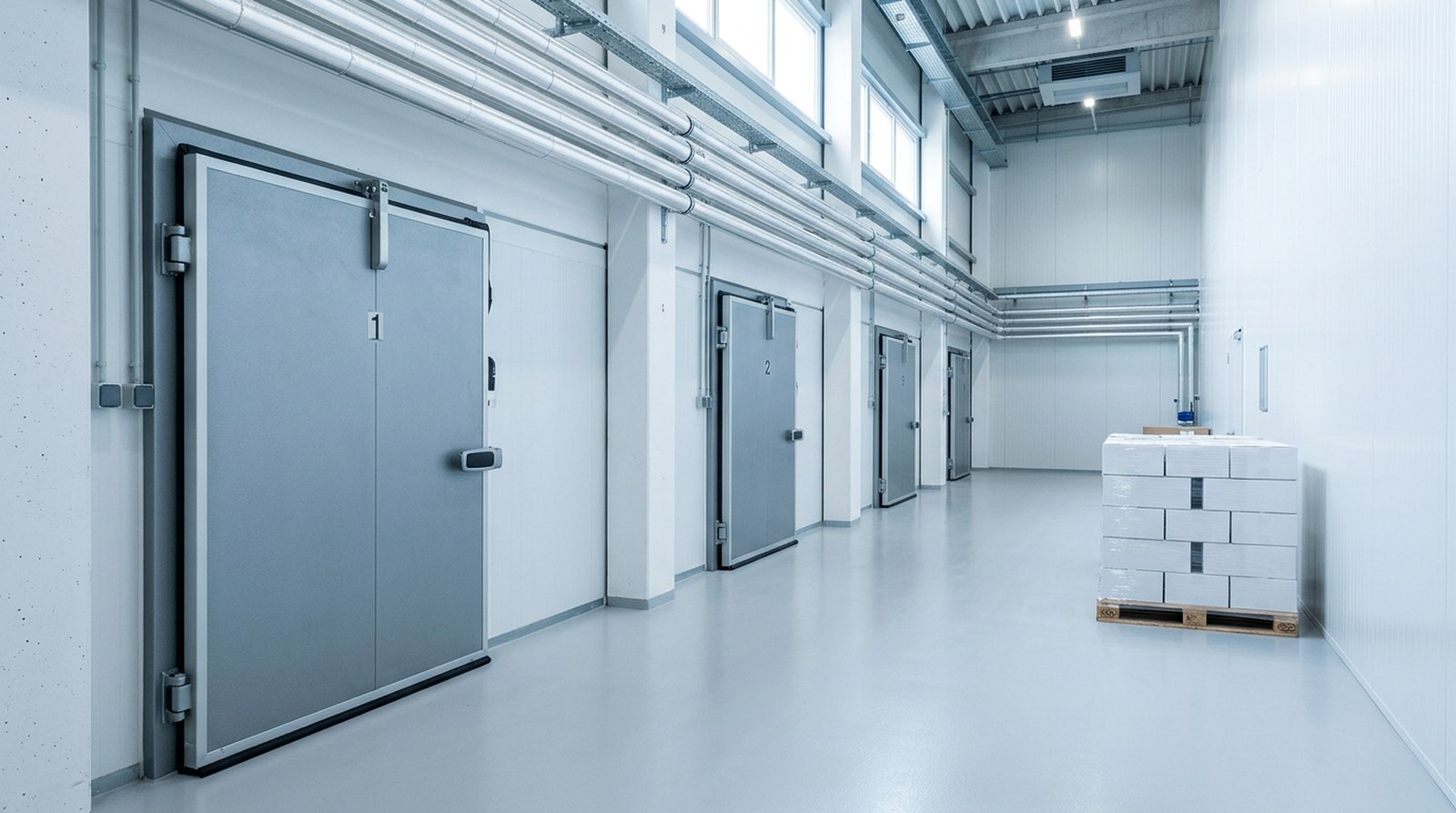

Для нескольких холодильных камер можно использовать общую холодильную централь или отдельные агрегаты. Выбор зависит от температурных режимов, графика нагрузки, расположения камер и допустимого простоя. Само количество помещений не задаёт готового решения: сначала сравнивают схемы для конкретного объекта.

Централь стоит рассмотреть, когда нужно объединить холодоснабжение и согласованно управлять компрессорами. Отдельные системы — когда важна независимость холодильных контуров или камеры вводятся поэтапно. Ниже разберём, какие данные подготовить и что проверить в обоих вариантах.

Чем отличаются две схемы

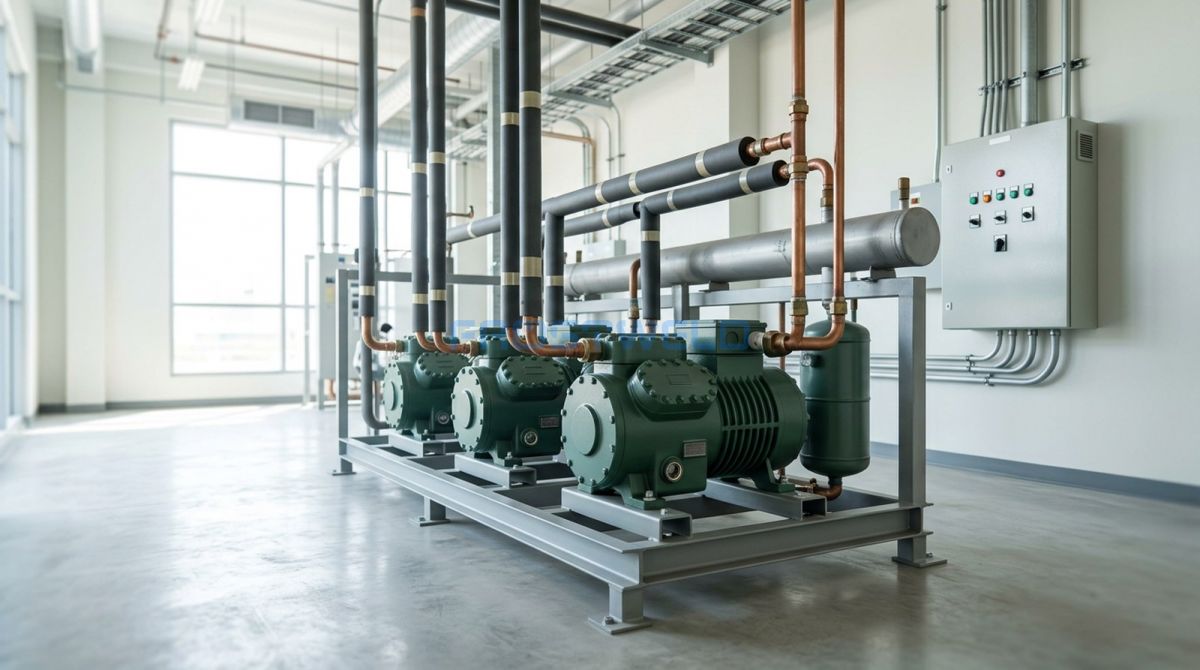

Холодильная централь объединяет несколько компрессоров и общие элементы холодильной системы. В зависимости от исполнения она может иметь одну или несколько групп всасывания. К системе подключают потребителей холода, а автоматика управляет доступной производительностью компрессоров.

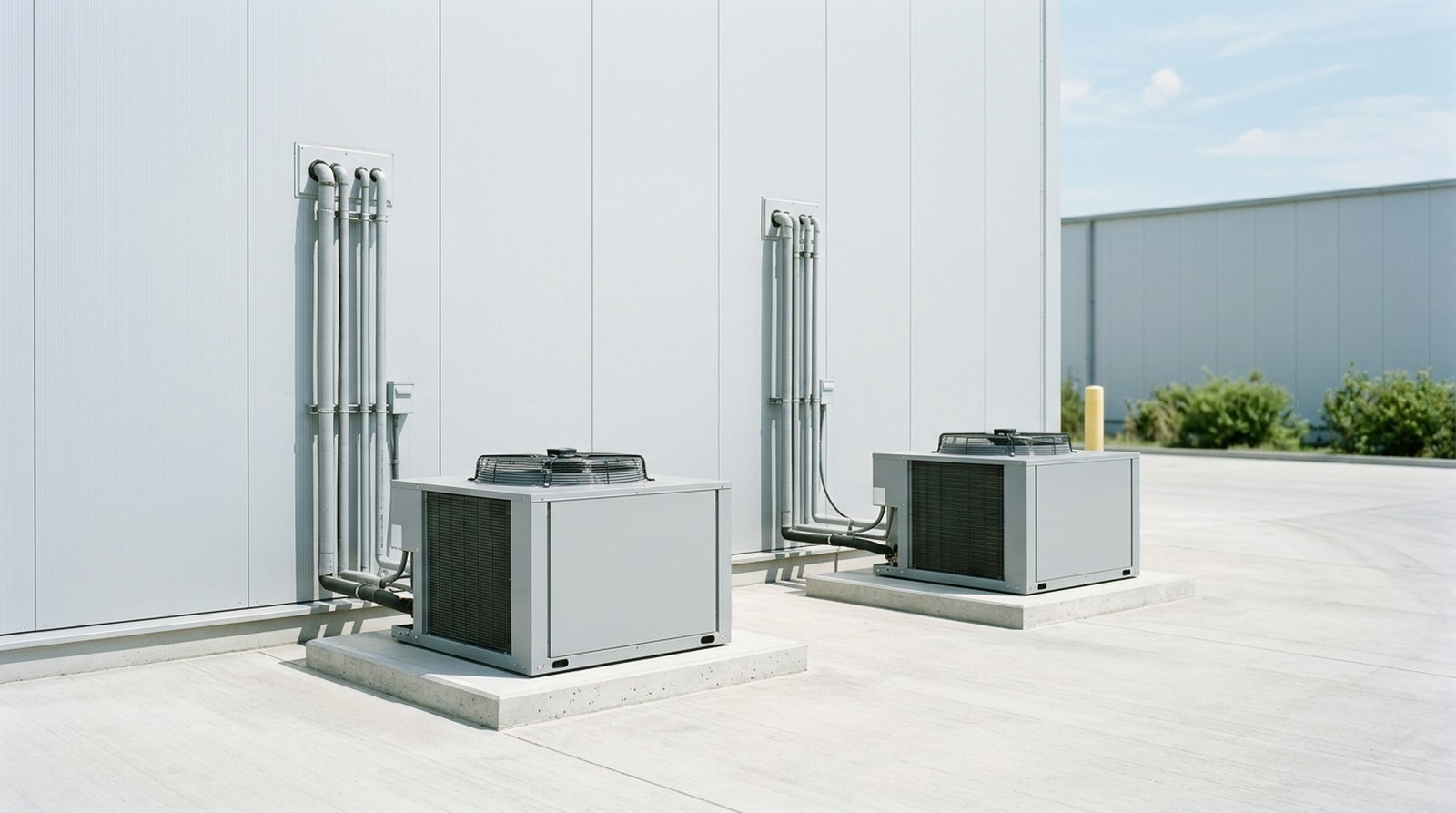

В варианте с отдельными агрегатами каждую камеру или выделенную группу обслуживает свой холодильный контур. Подходящим исполнением могут быть моноблоки для камер, холодильные сплит-системы либо выносные агрегаты с подобранными воздухоохладителями.

«Отдельный агрегат» не обязательно означает один компрессор без регулирования или строго одну камеру. Например, Danfoss описывает Optyma Plus INVERTER как установку с изменяемой производительностью, способную обслуживать несколько потребителей. Поэтому сравнивать следует конкретные схемы и их возможности.

Разделите камеры по температурным режимам

Составьте перечень камер и задайте для каждой требуемую температуру, продукт и режим загрузки. Для холодильного расчёта отдельно выбирают температуру кипения хладагента в испарителе. Её нельзя приравнивать к температуре воздуха в помещении.

Камеры с разными условиями не следует автоматически объединять на один уровень давления всасывания. В документации BITZER есть исполнения с несколькими группами, а контроллер Danfoss AK-PC 551 предусматривает управление двумя группами с общим конденсатором. Это примеры возможной архитектуры, а не свойство любой централи из каталога.

Попросите проектировщика показать, какие камеры входят в каждую группу и как поддерживаются их режимы. Если предлагается другая схема регулирования, в расчёте должны быть понятны её рабочие условия. Количество компрессоров без этих сведений мало говорит о совместимости с объектом.

Рассчитайте нагрузку каждой камеры и всего объекта

Объём камеры — только один из исходных параметров. В расчёте учитывают ограждения, температуру окружающей среды, поступающий продукт, открывание дверей и внутренние тепловыделения. Освещение, вентиляторы и оттайка также могут влиять на нагрузку.

Для каждой камеры подготовьте:

• размеры, конструкцию и толщину теплоизоляции;
• температуру хранения и условия вокруг камеры;
• массу и температуру поступающего продукта, частоту загрузки;
• время на охлаждение и график открывания дверей;
• сведения о внутреннем оборудовании и оттайке.

Затем сопоставьте графики. Если пики приходятся на разное время, это важно для общей схемы, но снижать суммарную расчётную нагрузку произвольным коэффициентом нельзя. Попросите показать принятый сценарий одновременной работы, включая загрузку после перерыва и выход из оттайки.

Отдельно рассмотрите минимальную нагрузку: например, когда работает только одна небольшая камера. Для централи нужно проверить диапазон регулирования и возврат масла в этом режиме. BITZER прямо связывает выбор системы распределения масла с частичной нагрузкой и разветвлёнными трубопроводами.

По каким условиям сравнивать варианты

Вопросы для сравнения централи и отдельных агрегатов

Условие объекта	Что проверить у централи	Что проверить у отдельных систем
Разные температуры	Состав групп всасывания и регулирование	Подбор каждого контура под свою задачу
Сильное изменение нагрузки	Минимальную производительность, ступени и возврат масла	Регулирование каждого агрегата и режимы включения
Камеры вводят по очереди	Работу на первом этапе и условия расширения	Места, питание и трассы для следующих установок
Нельзя остановить весь объект	Общие узлы, резерв и действия при неисправности	Независимость контуров и общие внешние зависимости
Сложная планировка	Разветвления, длины трасс и доступ к машинному узлу	Размещение нескольких блоков и доступ к каждому

Таблица задаёт вопросы для проекта, а не выбирает победителя. Например, близкое расположение камер — повод рассчитать общую систему, но само по себе оно не доказывает меньшую стоимость. Если помещения находятся далеко друг от друга, сравните реальные трассы и состав работ в обеих схемах.

Отделите резерв компрессора от резерва всей системы

Несколько компрессоров позволяют распределять нагрузку, но не создают автоматически полное резервирование. Важны оставшаяся производительность, возможность отключить неисправный узел и работа общих компонентов. Коллекторы, конденсатор, управление и питание могут оставаться общими для нескольких потребителей.

Условный расчёт: три одинаковых компрессора дают по 10 кВт при одном и том же режиме, всего 30 кВт. После отключения одного остаётся 20 кВт. Если объекту в этот момент нужно 25 кВт, такой состав не покрывает нагрузку полностью. Это арифметический пример, а не характеристика конкретной централи; фактическую производительность проверяют по расчёту.

Для задания на резервирование полезно перечислить неисправности отдельно:

• остановка одного компрессора;
• отказ насоса или вентилятора, если они входят в рассматриваемую систему;
• неисправность датчика или управляющего устройства;
• утечка на общей или отдельной ветви;
• отключение электроснабжения.

Для каждого случая запишите, какие камеры должны продолжать работу и какая нагрузка сохраняется. У отдельных холодильных контуров отказ одного агрегата сам по себе не означает отказ соседнего. Но общий ввод питания или другие общие элементы нужно оценивать независимо от выбранной схемы.

Сравните регулирование, обслуживание и расширение

У централи стоит проверить не только максимальную мощность, но и способы её изменения: включение ступеней, регулирование отдельных компрессоров, работу при малой нагрузке. В руководстве AK-PC 551 регулирование и защитные функции описаны раздельно. Наличие контроллера не означает, что любая авария будет пройдена без остановки.

Энергопотребление сравнивайте для одинаковых температур и графиков нагрузки, с учётом вспомогательного оборудования. Не принимайте обещание фиксированного процента экономии без расчёта. Отдельный агрегат с регулированием и централь с другой конфигурацией могут по-разному работать в течение суток; одной номинальной цифры для вывода недостаточно.

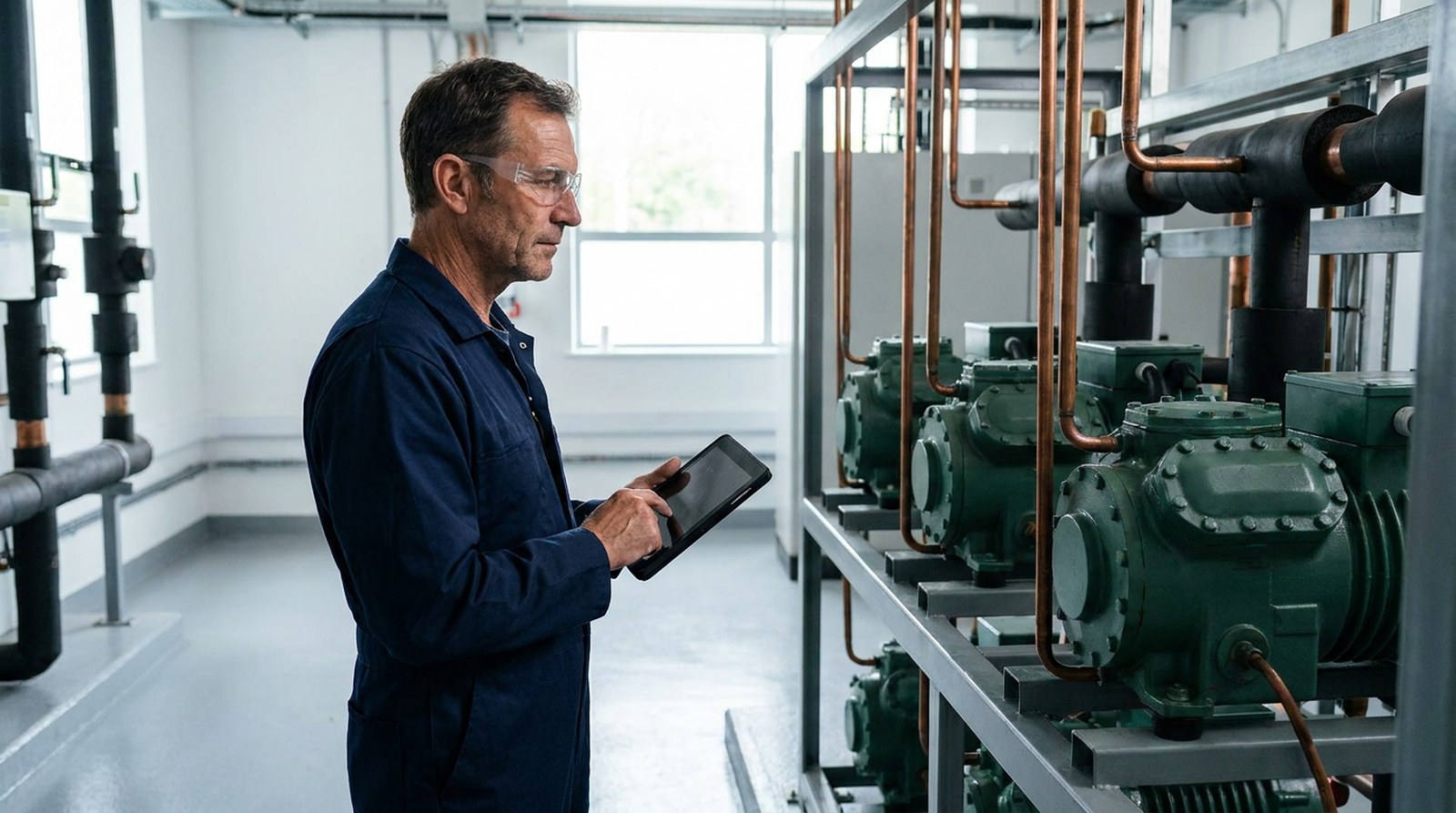

В смете сопоставьте оборудование, автоматику, трубопроводы, электрику, монтаж и запуск. Для обслуживания запросите состав регламентных работ, доступ к узлам и порядок действий при неисправности. Стоимость машины отдельно от стоимости готовой системы не даёт полного сравнения.

Если планируется расширение, покажите будущие камеры сразу. Попросите подтвердить, что на следующем этапе хватит не только компрессоров, но и предусмотренных общих компонентов. Для независимых установок заранее проверьте площадки, электрическую мощность и маршруты новых трасс.

При сравнении схем рекомендую сначала определить, какие камеры должны продолжать работу при неисправности. После этого проверьте оставшуюся производительность и общие узлы: управление, конденсатор и питание. Само количество компрессоров ещё не подтверждает резерв. В задании на подбор стоит описать конкретный отказ и нагрузку, которую система должна сохранить.

Как читать предложение по конкретной централи

В каталоге встречаются разные состояния и комплектации оборудования. Например, есть централь на базе двух новых компрессоров DMZL с щитом и среднетемпературная централь на базе компрессоров Bitzer 2×6H-35.2Y, б/у. Эти обозначения следует сохранять при сравнении предложений.

Слова «новые компрессоры» не подтверждают автоматически новизну всех остальных узлов. Название производителя компрессоров также не устанавливает изготовителя всей сборки. Запросите паспорт, состав установки, сведения о состоянии узлов и результаты проверки конкретного оборудования.

Для альтернативной схемы используйте раздел компрессорно-конденсаторных агрегатов. Сравнивайте комплекты, в которых согласованы агрегат, воздухоохладители, автоматика и рабочие режимы.

Что включить в задание на подбор

Передайте план помещений и таблицу по каждой камере. Отдельным листом сформулируйте требования к общей системе:

1. Режимы: температуры, загрузку, время охлаждения и график работы камер.
2. Размещение: возможные места оборудования, трассы, условия отвода тепла и сервисный доступ.
3. Резерв: допустимый простой и перечень камер, которые должны сохранять холод при отказе узла.
4. Управление: необходимые сигналы аварий, наблюдение за температурой и ответственных за реакцию.
5. Развитие: этапы запуска и будущие потребители.
6. Состав предложения: оборудование, монтаж, запуск и документацию для эксплуатации.

Попросите обосновать рекомендуемую схему по этим данным. Тогда выбор между централью и отдельными агрегатами будет опираться на работу камер, требования к резерву и полный состав системы.

Источники

1. BITZER. MAXI Rack: Operating instructions. www.bitzer.de.
2. BITZER. Parallel compounding with oil level controllers. www.bitzer.de.
3. Danfoss. Pack controller AK-PC551: User guide. assets.danfoss.com.
4. Danfoss. Cold room system design and component selection. www.danfoss.com.
5. Danfoss. Optyma Plus INVERTER. www.danfoss.com.
