Чиллер для пищевого производства: как выбрать мощность, теплоноситель и схему охлаждения
Чиллер для пищевого производства выбирают по тепловой нагрузке, температуре жидкости и параметрам её циркуляции. Мощность из названия модели сама по себе не отвечает на вопрос, справится ли установка с охлаждением ванны, ёмкости или технологической линии. Нужны рабочие условия, при которых производитель подтвердит эту мощность.
Начать подбор удобно с промышленных чиллеров, но сравнивать модели стоит после подготовки исходных данных. Ниже — порядок выбора для руководителя цеха и инженера: от нагрузки до схемы подключения и задания поставщику.
Определите, сколько тепла нужно отвести

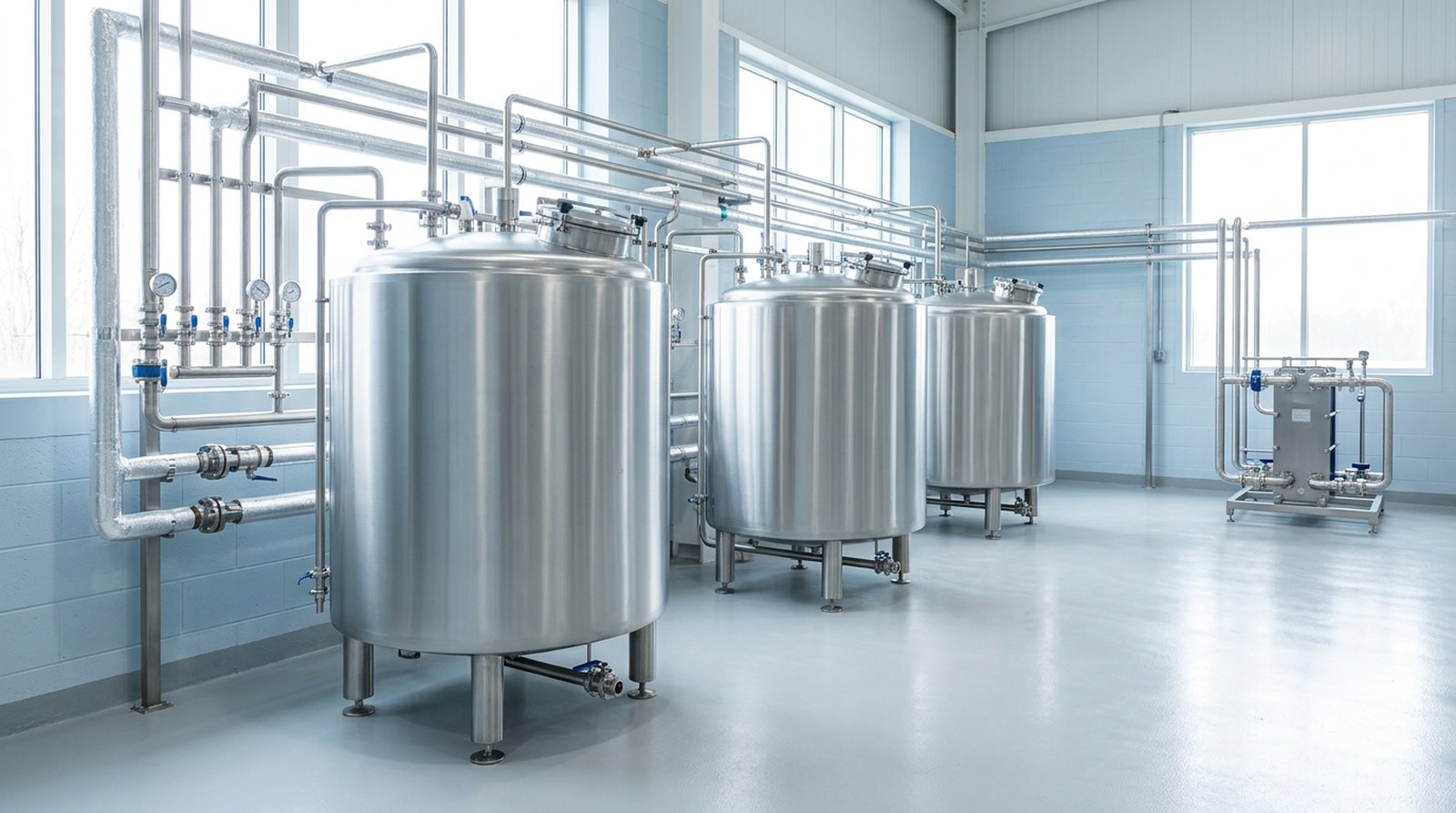

Сначала перечислите потребителей холода: технологические ёмкости, теплообменники, охладители отдельных машин. Для каждого запросите требуемую холодопроизводительность и условия её расчёта у изготовителя оборудования. Электрическая мощность всей линии не равна автоматически теплу, которое должен отвести чиллер.
Если действующее оборудование уже охлаждается водой, нагрузку можно оценить по расходу и разности температур на входе и выходе. Измерения должны относиться к одному рабочему режиму. Для воды в обычном положительном диапазоне температур используют приближённую зависимость: Q ≈ 1,16 × V × ΔT, где Q — кВт, V — м³/ч, ΔT — разность температур в градусах.
Условный пример: при расходе 2 м³/ч и нагреве воды на 5 °C отводится около 11,6 кВт. Это оценка нагрузки на измеренном участке, а не готовая мощность установки. Для раствора гликоля нужны его теплофизические свойства; коэффициент для воды без пересчёта не подходит.
Для задания на подбор отдельно запишите, что происходит при запуске и в течение смены:
- какая продукция поступает, какова масса партии и её начальная температура;
- за какое время нужно закончить охлаждение;
- какие потребители работают одновременно, а какие включаются по очереди;
- какая нагрузка остаётся между партиями;
- предусмотрено ли подключение новой линии.
Не заменяйте эти сведения произвольной надбавкой к мощности. Попросите поставщика показать, какие нагрузки учтены, какой запас принят и для какого сценария. Так будет понятно, что именно изменится при увеличении выпуска.
Сравнивайте мощность при одинаковых температурах
Укажите температуру жидкости на подаче к оборудованию и на обратной линии. Отдельно задайте расчётную температуру воздуха около конденсатора. Не смешивайте температуру продукта, теплоносителя и наружного воздуха: это разные исходные данные.
Например, для чиллера ПОЛЮС-САР ПС-Ч-1-25 производитель приводит несколько значений холодопроизводительности при температуре окружающей среды +30 °C.
ПС-Ч-1-25: данные производителя для разных температур на выходе
| Температура жидкости на выходе | Холодопроизводительность |
|---|---|
| +7 °C | 19,52 кВт |
| +10 °C | 21,45 кВт |
| +15 °C | 25 кВт |
Следовательно, число «25» в обозначении нельзя читать как 25 кВт при любом режиме. В этой же карточке номинальная потребляемая мощность указана отдельно — 8,8 кВт. Холодопроизводительность описывает отвод тепла, а потребляемая мощность — электрическую нагрузку.
Таблица не раскрывает все условия подбора, в том числе состав жидкости и температуру обратной линии. Для своего режима запросите расчётный лист. Если рассматриваете другую модель, например ПОЛЮС-САР ПС-Ч-1-34, сравнивайте её по тому же набору температур и одному теплоносителю.
Выберите воду или раствор гликоля
Жидкость, которая переносит тепло от оборудования к чиллеру, часто называют теплоносителем; в системе охлаждения точнее говорить «хладоноситель». Вода и раствор гликоля требуют разных условий подбора. В задании нужны название жидкости, концентрация и диапазон температур, включая остановку установки зимой.
Для пищевого объекта нельзя выбирать жидкость только по слову «пропиленгликоль». Значение имеют состав присадок и документация на готовый продукт. Например, Dow отдельно описывает возможность случайного контакта с пищей для конкретной рецептуры DOWFROST. Это не разрешение намеренно смешивать техническую жидкость с продуктом и не характеристика любого раствора на той же основе.
Согласуйте жидкость с изготовителями чиллера и технологического оборудования. Если условия двух контуров различаются, обсудите разделение через промежуточный теплообменник. В расчёте потребуется учесть параметры обеих сторон; сама идея разделения ещё не определяет подходящую комплектацию.
Концентрацию не назначают «побольше на всякий случай». Она связана с защитой от замерзания и свойствами раствора, влияющими на циркуляцию. В документации Grundfos отдельно отмечено влияние вязкости на характеристики насоса: график, рассчитанный для воды, нельзя без проверки использовать для другой жидкости.
Проверьте расход, напор и состав гидромодуля

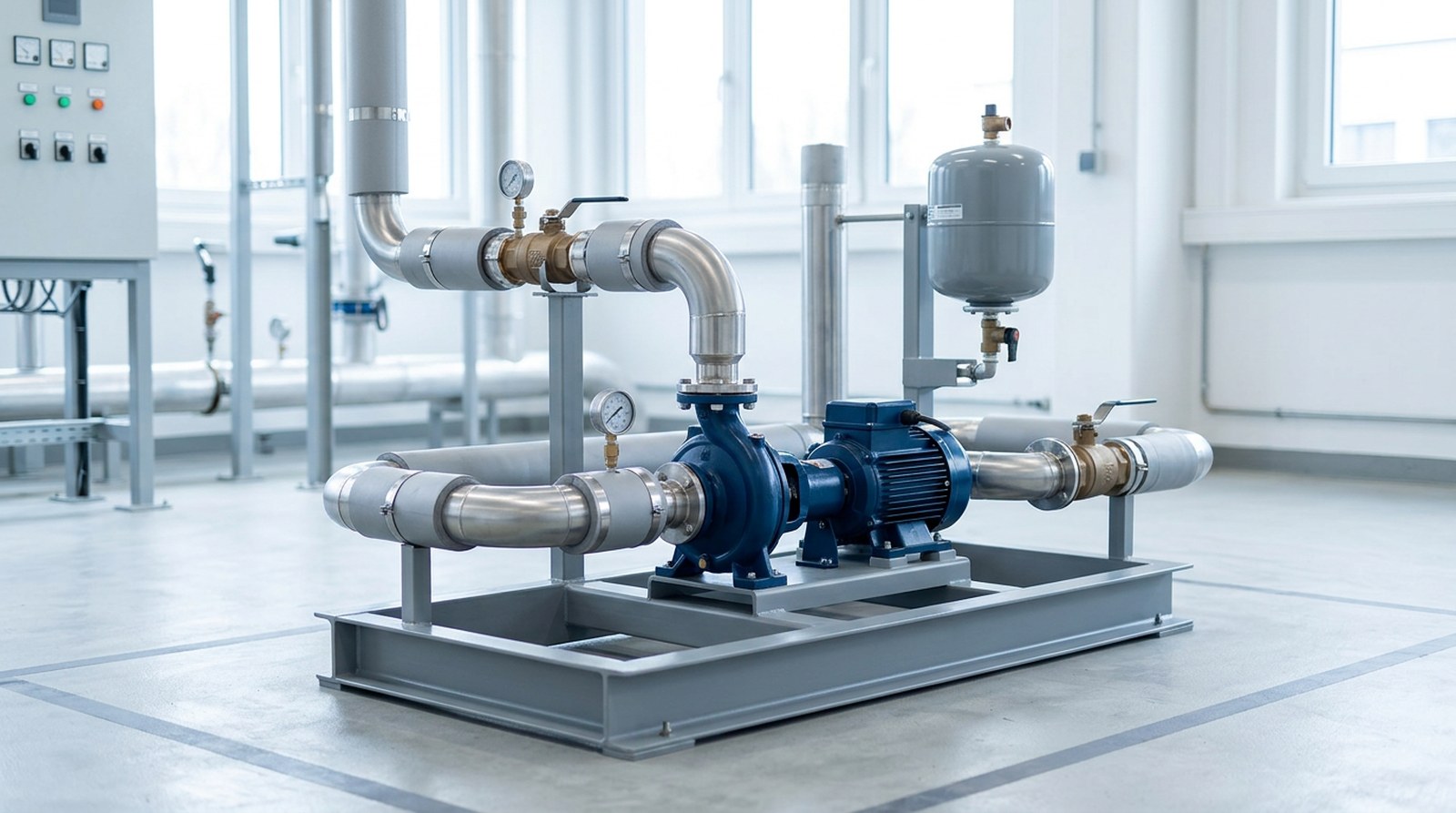

Достаточная холодопроизводительность не заменяет проверку циркуляции. Насос должен обеспечить требуемый расход с учётом сопротивления труб, теплообменников и арматуры. Поэтому в предложении нужны не только м³/ч, но и рабочая точка насоса: расход вместе с напором для выбранной жидкости.
Передайте поставщику длины и диаметры существующих труб, схему ответвлений, перепады высот и данные теплообменников. Если трассу ещё проектируют, попросите обозначить, какие параметры приняты предварительно. Иначе встроенный насос можно выбрать раньше, чем станет известна подключаемая к нему сеть.
Гидромодуль может включать насосы, бак и автоматику, но состав поставки нужно читать по спецификации. Уточните:
- где расположен насосный узел — внутри чиллера или отдельно;
- какие фильтры, датчики и защитные устройства входят в комплект;
- каков допустимый диапазон расхода через испаритель;
- как сохраняется нужная циркуляция при отключении части потребителей;
- нужен ли резервный насос и как организовано переключение.
Согласуйте схему охлаждения и объём бака
Для одной машины начните с её требований к подаче жидкости. Для нескольких потребителей составьте схему с отдельными расходами и температурами. Если параметры различаются, попросите проектировщика объяснить, как они будут поддерживаться и что произойдёт при закрытии одной ветви.
Буферный бак обсуждают вместе с минимальным объёмом жидкости в системе и требуемой стабильностью температуры. Например, руководство Carrier для EREBA T/HT отдельно рассматривает минимальный объём контура и рекомендует согласовывать требования технологического охлаждения с заводом. Универсального объёма бака для любого пищевого процесса из этого не следует.
Попросите включить в схему точки измерения температуры, места обслуживания и границы поставки. Отметьте, кто отвечает за трубопроводы, изоляцию, заполнение системы и настройку управления. Это позволит сопоставить предложения с разным составом оборудования.
Учтите размещение и работу зимой

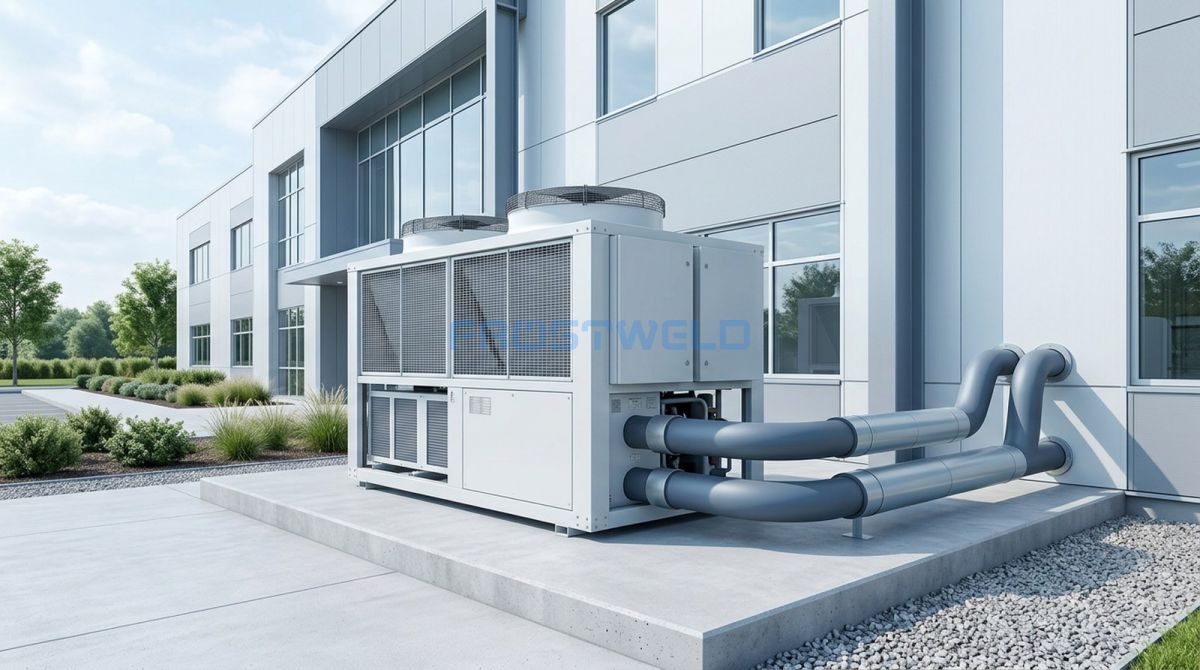

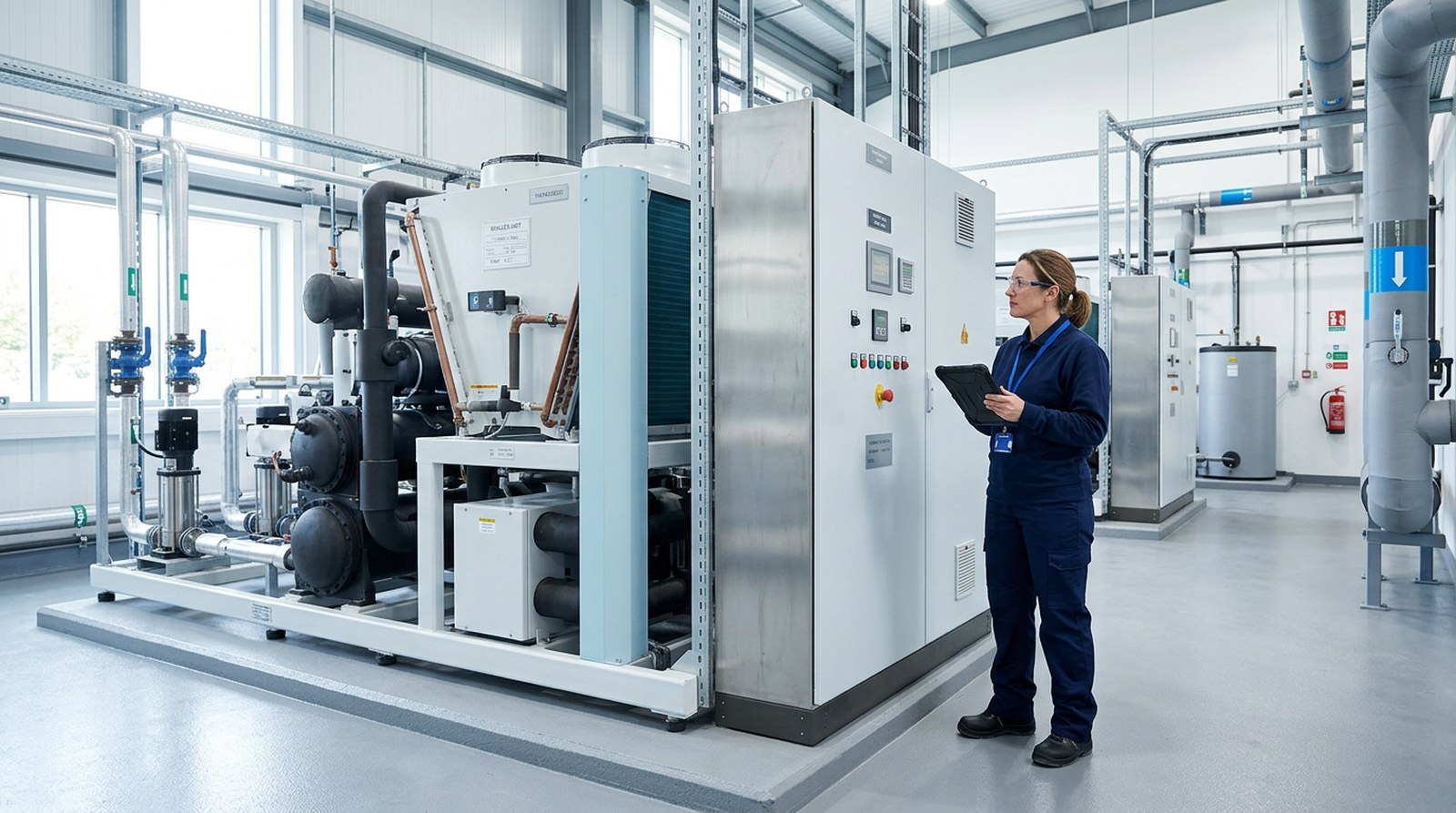

У чиллера с воздушным конденсатором отводимое тепло поступает в окружающий воздух. При установке в помещении учитывают и тепло технологического процесса, и электрическую энергию, которую потребляет установка. Поэтому место размещения и вентиляцию проверяют до заказа, а не после доставки.
Для наружного размещения уточните разрешённые температуры работы, свободные зоны вокруг оборудования и доступ для обслуживания. Отдельно согласуйте защиту жидкостного контура при остановке и отключении электричества. Заявленный зимний режим работающей машины не отвечает автоматически на вопрос о защите неподвижной воды.
Запросите перечень необходимых опций именно для выбранной модели и местного климата. Не переносите монтажные расстояния и настройки из руководства другой установки.
Рекомендую начинать подбор с таблицы потребителей: для каждого указать нагрузку, температуру подачи и обратки, расход и график работы. Затем нужно проверить мощность чиллера и рабочую точку насоса на выбранной жидкости. Для наружной установки отдельно обсудите остановку зимой: условия работы машины и защита контура при отключении питания — разные вопросы.
Что отправить для подбора чиллера
Подготовьте одну заявку, по которой разные предложения можно сравнить на равных условиях. Приложите паспорта технологического оборудования и план размещения. В самой заявке укажите:
- Процесс: продукт, оборудование, масса партии, время охлаждения и график работы.
- Нагрузку: данные производителя линии или результаты измерений с описанием режима.
- Жидкость: состав, концентрацию, температуру подачи и обратки, допустимые отклонения.
- Циркуляцию: расход по потребителям, сведения о трассе и требуемое давление у оборудования.
- Размещение: помещение или улицу, климат, доступную площадку, электроснабжение.
- Непрерывность работы: допустимую остановку, потребность в резерве и будущие подключения.
В ответном предложении попросите расчётный режим, состав поставки и перечень работ по запуску. Модель из каталога станет обоснованным выбором, когда эти данные будут согласованы с вашей технологией.
Источники
- ПОЛЮС-САР. ПС-Ч-1-25: характеристики. polussar.ru.
- Carrier. EREBA T/HT: Installation, operation and maintenance. brandportal.carrier.com.
- Grundfos. Series100: Data booklet. api.grundfos.com.
- Dow. DOWFROST Heat Transfer Fluid. www.dow.com.
- Thermo Fisher Scientific. Optimizing the selection of a re-circulating chiller. documents.thermofisher.com.
- Thermo Fisher Scientific. How to determine the amount of heat a recirculating chiller adds to a room. www.thermofisher.com.
- ПОЛЮС-САР. Гидромодули (насосные станции). polussar.ru.
