От проекта до продукта: инженерная методология подбора воздухоохладителя

Подбор воздухоохладителя для холодильной камеры — это классическая инженерная ловушка. На первый взгляд, задача кажется тривиальной: достаточно рассчитать объем и выбрать аппарат «помощнее». Однако на практике этот теплообменник является не просто узлом системы, а ее сердцем, от правильного «ритма» которого зависит буквально всё: от счета за электроэнергию до внешнего вида мяса на прилавке. Пересушенная рыба, обветренные овощи, ледяные пробки в дренаже и вечно работающий на пределе компрессор — это не случайности, а закономерные последствия поверхностного подхода. Правильный выбор начинается не с открытия каталога, а с глубокого понимания физики процессов и точного математического моделирования.

Этап 1. Тепловой баланс как фундамент выбора

Первый и наиважнейший шаг — расчет суммарной тепловой нагрузки. Знание целевой температуры камеры (-18°C или +2°C) является лишь отправной точкой. Профессиональный расчет обязует учесть все источники теплопритока: инфильтрацию через двери, теплопередачу через ограждающие конструкции, тепло от загружаемого продукта и даже выделение тепла от работы освещения.

Именно эту нагрузку в киловаттах воздухоохладитель должен «снять» с помещения. Однако ключевая ошибка многих проектировщиков кроется в непонимании природы холодопроизводительности испарителя. Она не является константой, а напрямую зависит от температурного напора (TD) — разницы между температурой кипения хладагента и температурой воздуха в камере. Чем меньше этот напор, тем большая площадь теплообмена потребуется для отвода того же количества киловатт.

Существует две методики подбора: по температуре воздуха на входе в испаритель (классический метод TD) и по средней температуре в помещении (метод DTM). Выбор второго пути — это ловушка ложной экономии. Для той же нагрузки он позволяет взять меньший и дешевый аппарат, но такая система будет вынуждена работать с заниженной температурой кипения. Это резко увеличивает энергопотребление компрессора, превращая мнимую экономию на закупке в многократные переплаты за электроэнергию. Профессиональный инжиниринг отдает предпочтение методу TD, гарантирующему стабильный микроклимат в самой теплой точке камеры и предсказуемые эксплуатационные расходы.

Этап 2. От теории к цифрам: входные данные для проекта

Профессиональный расчет в специализированном ПО (например, программах производителей) требует сбора точных входных данных. На этом этапе закладывается 80% будущего успеха. Инженер должен оперировать двумя группами параметров:

1. Параметры воздуха: Объемный расход (м³/ч), рассчитываемый исходя из кратности воздухообмена, начальная температура и влагосодержание на входе в аппарат, а также требуемые конечные параметры после теплообменника.
2. Характеристики хладагента: Тип энергоносителя (фреон с указанием марки, вода или гликоль), который определяет коэффициент теплопередачи, и его начальная температура.

На практике это выглядит так: для камеры с начальной температурой воздуха 26°C и требуемой конечной в 17.5°C, использующей воду с температурой на входе 5°C, программа выдаст не только конкретную марку аппарата (допустим, ВОВ234.1), но и полный набор инженерных данных: массовый расход воды (1371 кг/ч), скорость жидкости в трубках (1.3 м/с), а также потери давления по воздуху и воде (44 Па и 16.2 кПа соответственно). Без этих цифр дальнейший подбор насосов и вентиляторов превращается в гадание.

Этап 3. Программные расчеты: точность или скорость?

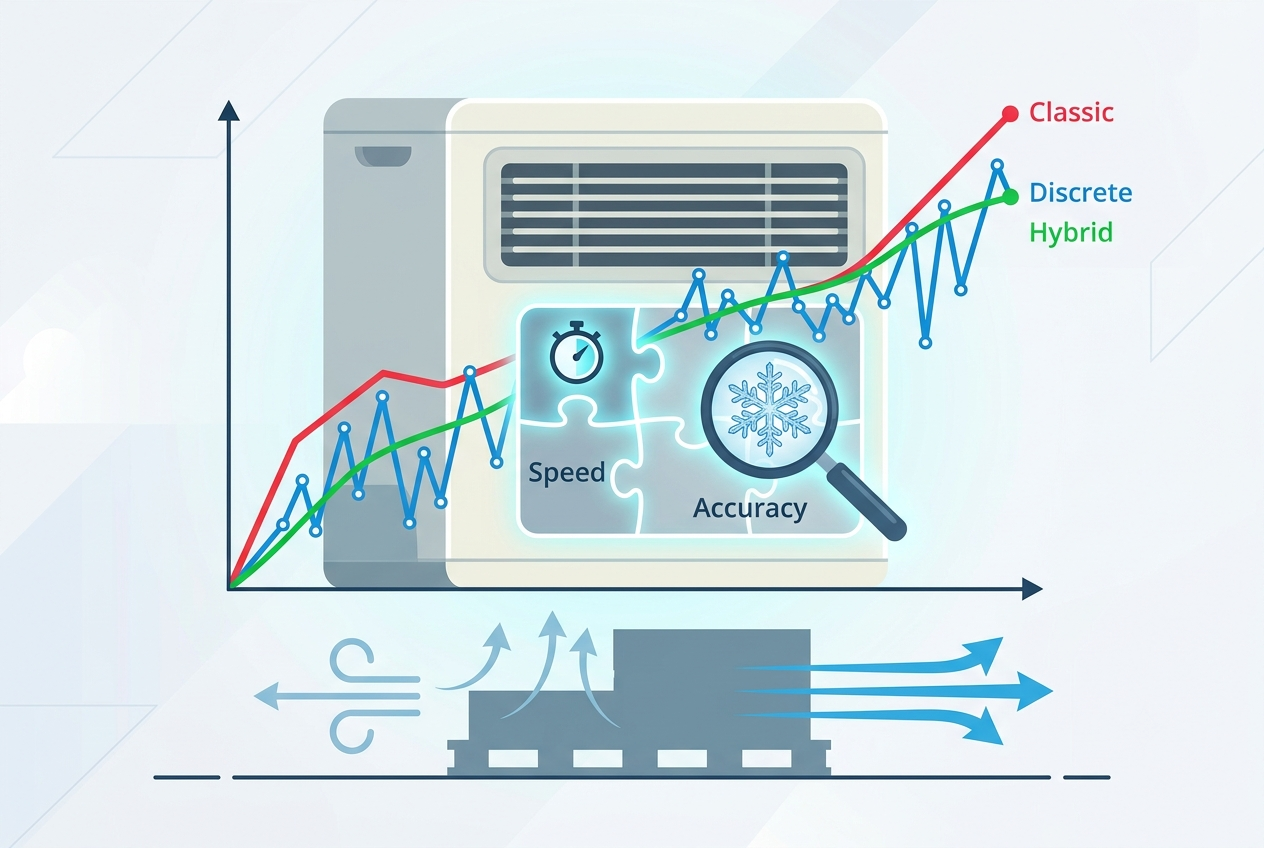

В мире проектирования сегодня сосуществуют три методологии расчетов, и выбор правильной определяет судьбу проекта.

• Классические методы (ε-NTU, LMTD). Просты и хороши для предварительных оценок. Их главный недостаток — допущение о постоянстве коэффициентов теплопередачи. На практике это дает погрешность до 20%, так как система игнорирует такие явления, как выпадение влаги.
• Дискретные методы (м-ε-NTU). Это золотой стандарт точности. Теплообменник мысленно разбивается на сотни мелких сегментов, для каждого из которых свойства и коэффициенты рассчитываются индивидуально. Такой подход идеально моделирует образование инея и изменение температур по всей поверхности, но является крайне медленным и трудоемким для рядового проектировщика.
• Гибридные методы. Современная инженерная мысль движется к созданию алгоритмов, сочетающих точность дискретных методов с быстротой классических. Новейшие модификации ε-NTU показывают отклонение от посегментного расчета всего в 3.23% при многократном ускорении вычислений. Это позволяет быстро моделировать работу аппарата в сложных режимах влаговыпадения.

Этап 4. Геометрия, аэродинамика и компромиссы

Производительность вентиляторов и геометрия ребер (ламелей) определяют характер распределения холода. Главное правило: расход воздуха должен быть достаточным для съема тепла, но не избыточным, чтобы избежать пересушки продукта.

• Шаг ламелей (FPI). Для влажных камер или мяса требуется увеличенный шаг — иней нарастает медленнее, а оттайка проходит эффективнее. Для сухих складов, наоборот, подходит плотный пакет для лучшего теплообмена на малой площади.
• Кратность воздухообмена. Для продукции на открытых стеллажах критически важны «мягкие» потоки, чтобы не ускорять усушку. Для упакованных полуфабрикатов в морозилке нужна интенсивная циркуляция.
• Тип вентиляторов. Тренд сегодняшнего дня — EC-двигатели. Они позволяют плавно регулировать обороты, поддерживая стабильную температуру и экономя до 50% энергии по сравнению с устаревшими AC-аналогами.

Этап 5. Оттайка: искусство не перегреть

В низкотемпературных режимах образование инея неизбежно. Ошибочная настройка оттайки не только перегревает продукт, но и съедает колоссальное количество энергии.

• Электрическая (ТЭНы). Универсальный выбор для средних камер. Ключевой момент — точная настройка датчиков, чтобы завершить процесс в момент освобождения ламелей, не перетапливая камеру.
• Оттайка горячим газом. Быстрое и эффективное решение для крупных промышленных систем. Оно утилизирует тепло компрессора, но требует сложной автоматики.
• Критическая деталь — дренаж. В морозильных камерах поддон и сливная трубка обязательно должны оснащаться греющим кабелем. Иначе талая вода превратится в ледяную пробку — это одна из самых частых причин выхода испарителей из строя.

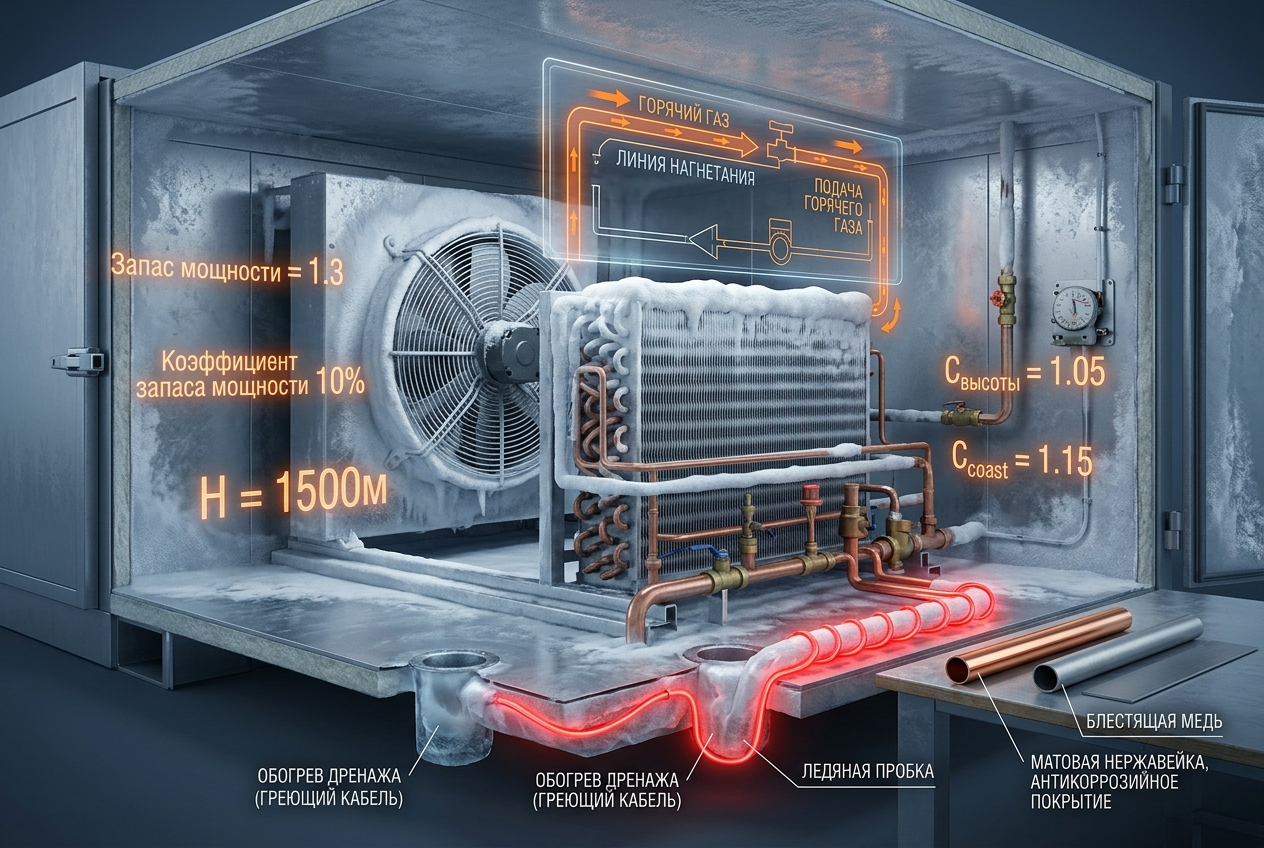

Этап 6. Учет реальных поправок и выбор конфигурации

Даже получив на руки точную марку аппарата из программы, нельзя забывать о физике реального мира. На этапе выбора из каталога необходимо вводить поправочные коэффициенты:

1. Материал. Замена меди на нержавейку или антикоррозийное покрытие меняет эффективность теплопередачи, что требует пересчета.
2. Высота над уровнем моря. На высоте 1500 метров плотность воздуха падает, что снижает производительность вентилятора на 4-5%.
3. Запас мощности. Закладка 10-15% запаса на пиковые загрузки продуктом критически важна для предотвращения работы системы на пределе и продления ресурса компрессора.

На рынке сегодня существует два подхода к серийному оборудованию:

• Стандартизированные решения — дешевые, со склада, с фиксированными характеристиками. Подходят для супермаркетов.
• Инженерная гибкость — аппараты с выбором материала, шага ламелей и покрытия. Они дороже и дольше в поставке, но незаменимы в агрессивной среде (приморские зоны, камеры вызревания сыра), где стандарт разрушается коррозией за пару лет.

Сценарии для разных задач: нет универсальной модели

Универсального решения не существует. Выбор всегда диктуется продуктом:

• Камера для мяса (0…+2°C): фокус на сохранении влажности. Выбираем минимальный шаг ламелей и низкооборотные вентиляторы для мягкого охлаждения.
• Морозильная камера (-18…-25°C): приоритет — надежная оттайка, мощные ТЭНы и полный подогрев дренажа. Шум вентиляторов уходит на второй план.
• Овощехранилище: главная борьба — с конденсатом и гнилью. Используются аппараты с дефлекторами для подъема потока к потолку и увеличенной площадью для снижения температурного напора.
• Агрессивная среда (рыба, сыры): обязателен корпус из нержавеющей стали и гидрофобное покрытие ламелей.

Резюме

Правильный подбор воздухоохладителя — это не поиск самого дешевого товара в каталоге или расчет по объему помещения. Это последовательный, многоступенчатый инженерный процесс, начинающийся с точного теплового баланса, проходящий через сложные математические модели (гибридные методы ε-NTU) и заканчивающийся учетом высотных поправок и сценариев хранения продукта. Только такой комплексный подход гарантирует стабильную работу оборудования, низкие эксплуатационные расходы и, самое главное, безупречную сохранность вашей продукции.
